透水混凝土又称多孔混凝土，也可称排水混凝土。其由日本等地方针对原城市道路的路面的缺陷，开发使用的一种能让雨水流入地下，有效补充地下水；并能有效的消除地面上的油类化合物等对环境污染的危害；同时，是保护自然、维护生态平衡、能缓解城市热岛效应的优良的铺装材料； 其有利于人类生存环境的良性发展及城市雨水管理与水污染防治等工作上，具有特殊的重要意义。
因透水混凝土系统拥有系列色彩配方，配合设计的创意，针对不同环境和个性要求的装饰风格进行铺设施工。这是传统铺装和一般透水砖不能实现的特殊铺装材料。

透水混凝土路面特性：

1、高透水性：透水混凝土拥有15%-25%的孔隙，能够使透水速度达到31-52升/米/h，远远高于有效的降雨在良好的排水配置下的排出速度。
2、高承载力：经检测鉴定，透水混凝土的承载力能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力

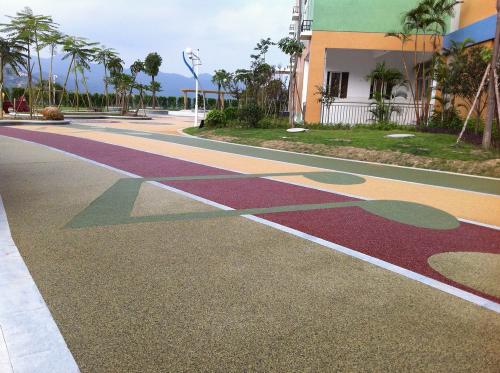

3、良好的装饰效果：透水混凝土拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。这是一般透水砖很难实现的。
4、易维护性：人们所担忧的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。
5、抗冻融性：透水混凝土比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面断裂因为它的结构本身有较大的孔隙。
6、耐用性：透水混凝土的耐用耐磨性能优于沥清，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。
7、高散热性：材料的密度本身较低（15-25%的空隙）降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水混凝土在吸热和储热功能方面接近于自然植被所覆的地面。

透水混凝土施工步骤：

搅拌：透水地坪拌合物中水泥浆的稠度较大，且数量较少，为了便水泥浆能保证均匀地包裹在骨科上，宜采用强制式搅拌机，搅拌时间为5min以上。
浇筑：在浇筑之前，路基必须先用水湿润。否则透水地坪快速失水份会减弱骨料间的粘结强度。由于透水地坪拌合物比较干硬，将拌和好的透水地坪和好的透水地坪材料铺在路基上铺平即可。
振捣：在浇注过程中不宜强烈振捣或夯实。一般用平板振动器轻振铺平后的透水性混凝土混合料，但必须注意不能使用高频振捣器，否则他会使混凝土过于密实面减少孔隙率，并影响透水效果。同时高频振捣器也会使水泥浆体从粗骨料表面离析出来，流入底部形成一个不透水层，使材料失去透水性。
辊压：振捣以后，应进一步采用实xin钢管或轻型压路机压实压平透水混凝土拌合料，考虑到拌合料的稠度和周围温度等条件，可能需要多次辊压，但应注意，在辊压前必须清理辊子，以防粘结骨料。
养护：透水地坪由于存在大量的孔洞，易失水，干燥很快，所以养护非常重要.尤其是早期养护，要注意避免地坪中水分大量蒸发。通常透水混凝土拆模时间比普通混凝土短，如此其侧面和边缘就会暴露于空气中，应用塑料薄膜或彩条布及时覆盖路面和侧面，以保证湿度和水泥充分水化。透水地坪应在浇注后1天开始洒水养护，淋水时不宜用压力水柱直冲混凝土表面，这样会带走一些水泥浆，造成一些较薄弱的部位，但可在常态的情况下直接从上往下浇水。透水地坪的浇水养护时间应不少于7天。
